全绝缘屏蔽管形母线



管形母线

管形母线

使用范围:
   全绝缘铜管母线系列适用于各供电、发电、治金、石油、化工、能源等配电工程,其占地面小、载流量大、安全系数高、维护方便等优点已被广大用户所接受。安装方式主要形式为:支柱架空、电缆夹层、电缆沟等。

产品特点:

   全绝缘屏蔽管形母线,整体全绝缘,全屏蔽,实质就是利用铜管、铜棒(或铝棒、铝合金管)作为导体、外敷绝缘的一种母线产品。在国外被称之为“管形电缆”。在国内,均有自己的命名方式和规格型号,如“管形绝缘母线、交联聚乙烯管形母线、绝缘铜管母线”等等,其实质均为同一类产品。

    全绝缘屏蔽管形母线用于变压器低压侧套管与主受开关柜连接、开关柜与开关柜间的馈线连接。产品各相绝缘独立密封,全程绝缘屏蔽,不受环境干扰,可靠性高。导流体为管形,集肤效应低,载流量大,机械强度高,承受短路电流大,安装跨距大。可直接安装在构架上,省去穿墙套管和支柱绝缘子,具有较强抗震能力,安装方便,免于维护。

1、超强的载流、散热能力:主流为空芯铜管,电流分布均匀,最高额定电流可达6000A。
2、集肤效应低、功率损失小:交流电阻小,集肤系数kf<1,因而管型母线的损耗低。
3、允许应力大、机械强度高:管型母线为矩形母线的4倍,单条母线跨距最长可达8米。
4、电气绝缘性能强:采用屏蔽绝缘方式,外壳接地点位为0V,可直走电缆沟或穿墙。
5、架构简单、可靠性高:内部无凝露,无相间、接地短路因素,一次安装终身免维护。

使用要求:
  海拔高度:不超过1000m,1000m以上特殊设计;
  地震强度:地震设防烈度为≤8度(设计基本地震加速度值不超过0.2g);
  环境温度:-50~50℃
  相对湿度:日最高相对湿度≤95%,月最高相对湿度90%(25℃时);

污秽等级:Ⅱ、Ⅲ、Ⅳ级;
  特殊要求:由用户与制造厂商协商。

管形母线

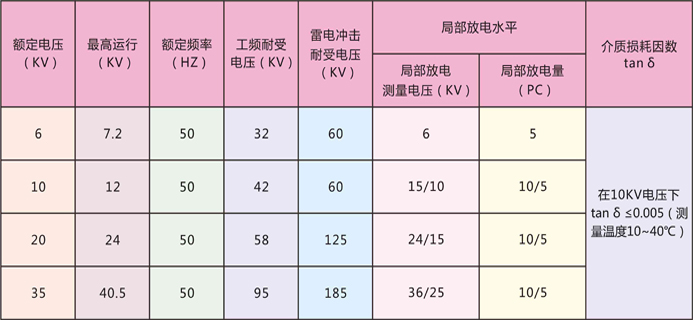

性能参数:

管形母线

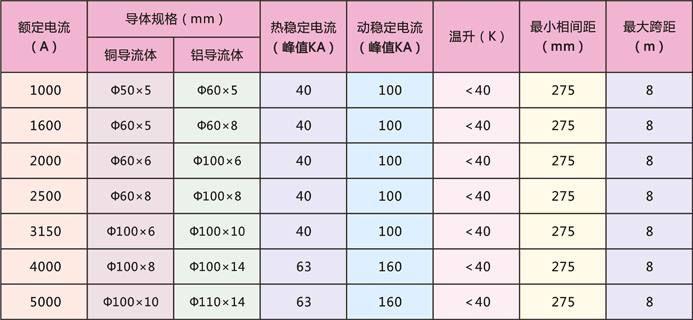

常用规格:


管形母线规格

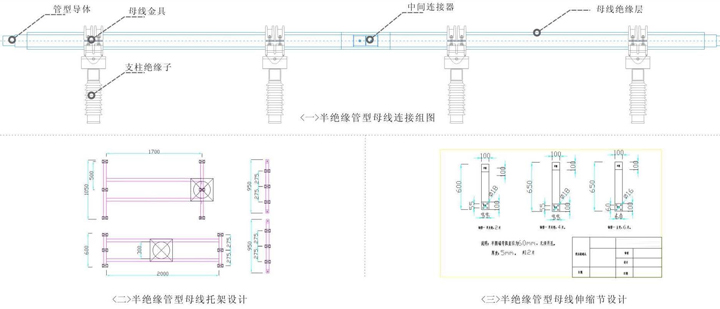

管母线生产工艺及安装结构设计
