一、产品概述
HXTS（DHG)系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内，嵌入多极铜排作为输电母线。
HXTL（DHG)系列碳刷集电滑线导轨是在高刚度铝合金管内，嵌入带高绝缘性能工程塑料的铜排作为输电母线。是我公司在消化国外先进技术基础上研制生产的该系列产品。
HXTS、HXTL（DHG)的导管内有装配紧凑、移动灵活的集电器小车，在移动受电设备的拖动下，同步移动。同时通过在集电器上配置的多极电刷在导轨上滑动接触，将导轨上电源可靠地输给移动受电设备。
二、产品的特点及用途
1、HXTS、HXTL（DHG)系列产品的外壳防护等级为IP23，半封闭结构对操作、维护人员接触导管外部无任何伤害。
2、输电铜排母线电流密度高、阻抗低、线路损失小。电刷具有良好的柔性和自润滑性，集电器移动灵活、定向性好、接触性好，有效地控制了接触电弧和串弧现象。
3、多极输电母线集中于一个导管内，安装十分方便。其固定支架、连接器、悬吊装置，均以标准提供、装拆、调整、维修十分方便。
4、HXTS、HXTL（DHG)系列产品有输电导管、集电器、正交器或同步器、导轨连接器、热膨胀补偿装置、悬吊装置组成，各种配件齐全，以满足不同场合的要求。
5、HXTS、HXTL（DHG)系列产品适用于电动葫芦、电动桥式起重机、龙门式起重机、堆垛机、移动式电动工具等移动受电设备，工业产品的自动生产线、检测线、厂矿、车间的固定敷设母线。
三、产品的型号及规格
注：1、HXTL型号与HXTS型号同；2、序号1-5为常用规格。
四、产品主要技术指标和使用参数
1、安全指标
HXTS HXTL
2、技术参数
3、使用环境
五、产品的选用原则
HXTS、HXTL（DHG)系列导轨的导轨选用可按查表法、功率法、电流法三种方法选择
（一）查表法：
按现场负载配置系统功率、负载持续率、使用环境起重机型号、吨位、类别确定导管规格。
（二）功率估算法：
1、计算负载系统功率
n负载同时动作 ΣΡ＝Ρ1＋Ρ2＋……＋Ρn
n个负载中不同时动作 ΣΡ＝Ρ1＋Ρ2＋Ρ3……
其中Ρ1是最大负载
2、查表找出Ρn
3、Ρn﹥ ΣΡ
4、负载持续率和许用环境温度应折算一致
(三）电流估算法
1、工作电流估算：不同负载由不同持续率确定，折算工作温度40℃
IF=IF1+IF2+……IFn
IF1:最大功率电机折算Jc=100%工作电流 IF2：其余可能同时动作电机折算Jc=100%工作电流
2、对于大容量、多电机起重机，可用经验公式：IF=K1（P1+P2+P3)+K2ΣP+A
P1、P2、P3三个最大功率电机的功率和（Jc=25%) ΣP:所以电机总功率（Jc=25%)
A：其它负载电流 K1、K2：转换系数(电流转换系数如下表）
3、查表选用导轨电流规格IN
4、满足IN＞IF(IN是40℃时连续载流量）
（四）电压校核
选用HXTS、HXTL（DHG)系列导轨，长度在100米内可不进行电压校核验算。大于100米时必须电压校核。
1、电压降△U指标要求：
一般重设备△U＜7%，冶金起重机△U＜5%，其它用电设备根据产品要求确定△U。
2、校核方法：
其中：Imax=K起（IF1+IF2+IF3)
K起：绕线电机=2 直流电机=2-2.5 异步电机见产品样本
L：计算长度（见供电方式） δ：导电率 铜：50MΩ/mm2
S:导轨母线截面积mm2 Un:额定工作电压 COSφ：功率因素
六、热膨胀补偿方法的确定
1、室内安装，长度小于100米，一般不加热膨胀补偿段，仅在每节连接处留有5mm间隙。
2、室外安装或长度超过100米时，应加热膨胀补偿段
七、组件介绍
1、供电导管
2、集电器
3、连接器（兼作中间供电器）
4、吊架
5、端帽、顶端供电器

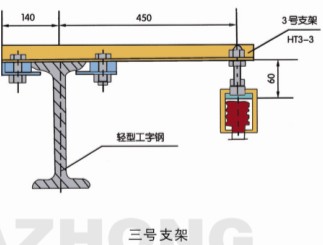

6、安装支架及集电器拨叉
八、安装形式
室外安全滑触线地沟结构：垂直安装图A、侧面安装图B、地沟活动盖板，每0.5米/块盖合整个地沟，支架为基建时一次性建筑。
九、订货和储运
1、订货：用户在填写订货单时，应详细写明单位名称、地址及所需供电滑触线型号、规格、数量等有关事项。
2、储运及储存：供电滑触线主、副件分别装箱，对于易损伤的零部件，由防震材料隔离旋转，但仍应注意防止剧烈碰撞或倒置，以免损坏。供电滑触线运抵单位，暂不安装时，其储备应具备良好的通风、干燥，尽可能避开高温、热源和高温度的地方。
